מודול בקרת הטיה אוטומטית של בקר נקודת הטיה של Rof של מודולטור MZ של ליתיום ניובט
תכונה
קיימים מספר מצבי הפעלה של הטיה (Quad+)↔קוואד-, דקות↔מקס)
תקשורת טורית, כוונון עדין אוטומטי מתוכנת ונעילת נקודות הטיה
מקרני רכיבים פנימיים תומכים במגוון אורכי גל
חבילת מודול, ספק כוח מתאם
בַּקָשָׁה
תקשורת סיבים אופטיים
פוטון מיקרוגל
יישום אור פועם
ביצועים
איור 1. קבוצת כוכבים (ללא בקר)
איור 2. קבוצת הכוכבים QPSK (עם בקר)

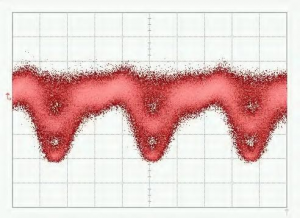

איור 3. תבנית QPSK-Eye
איור 5. תבנית קבוצות כוכבים 16-QAM
איור 4. ספקטרום QPSK
איור 6. ספקטרום 16-QAM
מפרט טכני
| Aטיעון | דקות | טיפוסי | מקס | יְחִידָה |
| פרמטר אופטי | ||||
| עוצמת קלט אופטית 1* | 0 | 13 | dBm | |
| אורך גל פעולה 2* | 780 | 1650 | nm | |
| ממשק סיב אופטי | FC/APC | |||
| פרמטר חשמלי | ||||
| מתח הטיה | -10 | 10 | V | |
| יחס כיבוי מתגים 3* | 20 | 25 | 50 | dB |
| אזור נעול במצב | חיובי או שלילי | |||
| מצב נעילה | מרובע+ (רובע-) אודקות(מקס) | |||
| עומק אפנון (QUAD) | 1 | 2 | % | |
| עומק אפנון (אפס) | 0.1 | % | ||
| תדר פיילוט (QUAD) | 1K | Hz | ||
| תדר פיילוט (NULL) | 2K | Hz | ||
| פרמטר קונבנציונלי | ||||
| מידות (אורך× רוֹחַב× עוֹבִי) | 120×70×34 מ"מ | |||
| טמפרטורת הפעלה | 0 - 70℃ | |||
פֶּתֶק:
1* מתייחס לטווח ההספק הקלט למודול כאשר יציאת המודולטור היא מקסימלית. עבור בקרת נקודת הנמוך של המודולטור עם יחס הכחדה גבוה, יש להגדיל את הספק הקלט בהתאם; עם דרישות קלט הספק מיוחדות, ניתן להתאים את המצמד הפנימי ואת מחווני הגבר הגלאי, אנא פנו למכירות בעת ביצוע הזמנות.
2* בעת ביצוע הזמנה, אנא ציינו את אורך הגל העבודה, אשר צריך להיות מותאם בהתאם לאורך הגל העבודה.
יחס הכחדת המיתוג של 3* תלוי גם ברמת יחס הכחדת המיתוג של המודולטור עצמו.
גודל ציור (מ"מ)
מידע על הזמנה
*אם יש לכם דרישות מיוחדות, אנא צרו קשר עם צוות המכירות שלנו
| ROF | א.ב. | סוג מודולטור | XX | XX | XX |
| מודול בקרת נקודת הטיה אוטומטית | MZ---M-זאִפְנָן | אורך גל עבודה: 15---1550 ננומטר 13---1310 ננומטר 10---1064 ננומטר 08---850 ננומטר 07---780 ננומטר | סוג סיב: S-- סיב אופטי במצב יחיד P - סיב שומר קיטוב | ממשק סיב אופטי: FA—FC/APC FP---FC/UPC |
ממשק משתמש
| קְבוּצָה | מִבצָע | הֶסבֵּר |
| אִתחוּל | הכנס את הג'מפר ומשוך החוצה לאחר שנייה אחת | איפוס הבקר |
| כּוֹחַ | מקור כוח לבקר הטיה | V- מחבר את האלקטרודה השלילית של ספק הכוח |
| V+ מחבר את האלקטרודה החיובית של ספק הכוח | ||
| היציאה האמצעית מתחברת לאלקטרודת הקרקע | ||
| קוֹטבִי1 | PLRI: הכנס או משוך החוצה את הגשר | ללא מגשר: מצב ריק; עם מגשר: מצב שיא |
| PLRQ: הכנס או משוך החוצה את הגשר | ללא מגשר: מצב ריק; עם מגשר: מצב שיא | |
| PLRP: הכנס או משוך החוצה את הגשר | ללא מגשר: מצב Q+; עם מגשר: מצב Q- | |
| לד | דולק ללא הרף | עבודה תחת מצב יציב |
| הפעלה-כיבוי או הפעלה-כיבוי כל 0.2 שניות | עיבוד נתונים וחיפוש אחר נקודת בקרה | |
| הדלקה-כיבוי או הדלקה-כיבוי כל שנייה אחת | עוצמת הקלט האופטית חלשה מדי | |
| הדלקה-כיבוי או הדלקה-כיבוי כל 3 שניות | עוצמת הקלט האופטית חזקה מדי | |
| פ.ד.2 | התחבר עם הפוטודיודה | יציאת PD מחברת את הקתודה של הפוטודיודה |
| יציאת GND מחברת את האנודה של הפוטודיודה | ||
| מתחי הטיה | In, Ip: מתח הטיה עבור זרוע I | Ip: צד חיובי; In: צד שלילי או הארקה |
| Qn, Qp: מתח הטיה עבור זרוע Q | Qp: צד חיובי; Qn: צד שלילי או קרקע | |
| Pn, Pp: מתח הטיה עבור זרוע P | Pp: צד חיובי; Pn: צד שלילי או הארקה | |
| UART | הפעלת הבקר באמצעות UART | 3.3: מתח ייחוס של 3.3V |
| GND: קרקע | ||
| RX: קליטה של בקר | ||
| TX: שידור של בקר |
1. הקוטב תלוי באות ה-RF של המערכת. כאשר אין אות RF במערכת, הקוטב צריך להיות חיובי. כאשר משרעת אות ה-RF גדולה מרמה מסוימת, הקוטב ישתנה מחיובי לשלילי. בשלב זה, נקודת האפס ונקודת השיא יתחלפו זו בזו. נקודת ה-Q+ ונקודת ה-Q- גם הן יתחלפו זו בזו. מתג הקוטב מאפשר למשתמש לשנות את הקוטב.
ישירות מבלי לשנות נקודות פעולה.
2יש לבחור רק אפשרות אחת בין שימוש בפוטודיודה של בקר לבין שימוש בפוטודיודה של מודולטור. מומלץ להשתמש בפוטודיודה של בקר עבור ניסויי מעבדה משתי סיבות. ראשית, לפוטודיודה של הבקר יש איכויות מובטחות. שנית, קל יותר להתאים את עוצמת אור הקלט. אם משתמשים בפוטודיודה פנימית של המודולטור, יש לוודא שזרם המוצא של הפוטודיודה פרופורציונלי לחלוטין להספק הקלט.
